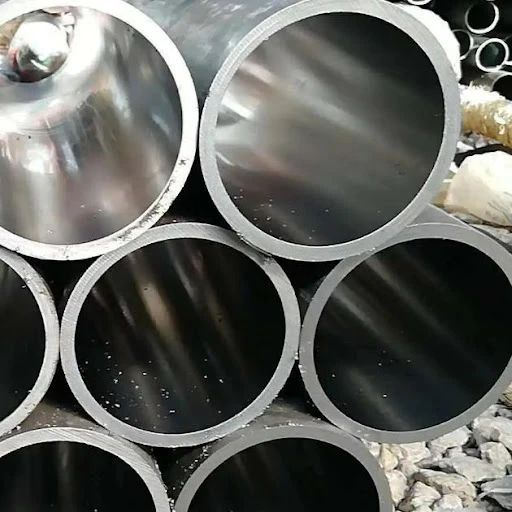

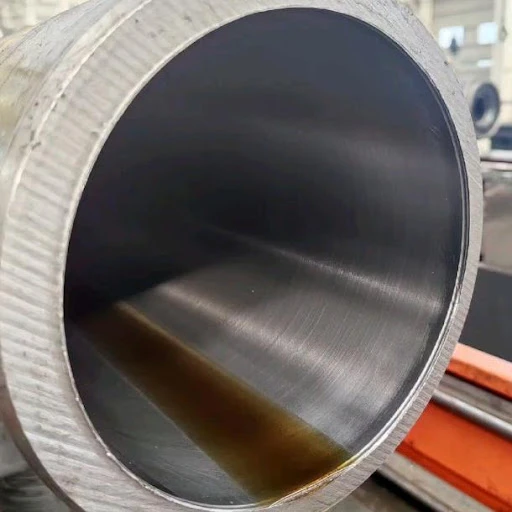

Καλώς ήρθατε στην κορυφαία επιλογή μαςDIN2391-1 Σωλήνες λείανσης, το σημείο αναφοράς του κλάδου γιασωλήνες από χάλυβα χωρίς ραφή υψηλής-ακρίβειαςχρησιμοποιείται σε υδραυλικούς και πνευματικούς κυλίνδρους. Αυτοίλυχνίες χωρίς ραφή (CDS).είναι ειδικά σχεδιασμένα με ένα εσωτερικόακονισμένο φινίρισμα επιφάνειαςκαι αυστηρές ανοχές διαστάσεων, έτοιμο να λειτουργήσει ως αξιόπιστοκυλινδρικές κάννεςκαισωλήνες εμβόλου. Κατασκευασμένο με αυστηρότηταΠρότυπο DIN 2391-1, οι σωλήνες μας εγγυώνται εξαιρετική δομική ακεραιότητα, ποιότητα επιφάνειας και δυνατότητα κατεργασίας, καθιστώντας τους την ιδανική επιλογή για απαιτητικές εφαρμογές σεκινητά υδραυλικά, βιομηχανικά μηχανήματα και συστήματα αυτοματισμού.
Επαγγελματική ομάδα
7x24 ώρες
Περιγραφή προϊόντων
Πρότυπο: DIN 2391-1
Υλικά: St45
Τεχνικά: κρύα-έλξη χωρίς ραφή
Προϋπόθεση παράδοσης: BK.BKW,BK+S,GBK,NBK
Ευθύτητα: 0,5mm/1m max για σωλήνες κάτω από 3m, 0,8mm/1m max για σωλήνες από 3 έως 6m, 1,2mm/1m για σωλήνες άνω των 6m
Τεχνολογία: honed & SRB (Skived and Roller Burnished).
Εφαρμογή: χρησιμοποιείται στον υδραυλικό κύλινδρο βαρέων μηχανημάτων, γερανών, εκσκαφέων και περονοφόρων ανυψωτικών μηχανημάτων.
Προδιαγραφές προϊόντων
| Προϊόν | DIN 2391-1 ακονισμένος χαλύβδινος σωλήνας χωρίς ραφή για υδραυλικό κύλινδρο |
| Πρότυπο | DIN 2391-1 |
| Υλικά | St35,St45,St52 |
| Εξωτερική διάμετρος | 30-280mm |
| Πάχος τοιχώματος | 2-25mm |
| Μήκος | 3m-8m |
| Προϋπόθεση Παράδοσης | BK (Ψυχρή σχεδίαση, Σκληρό), BKW (Ψυχρή σχεδίαση, Μαλακό), BKS (Ψυχρή σχεδίαση, Απαλλαγή από το στρες), GBK (Ανόπτηση), NBK (Κανονική) |
| MOQ | 2 ΤΟΝ |
| πακέτο | Επιφάνεια βουτηγμένη σε λάδι, μικρής διαμέτρου συσκευασμένη σε ξύλινα κουτιά, μεγάλης διαμέτρου τυλιγμένη με υφαντές σακούλες, δεμένη με ατσάλινες λωρίδες |
| αποστολή | 20GP/40GP/40HQ FCL Ή LCL |
| incoterms | EXW FOB CFR CIF |
| πληρωμή | 30% κατάθεση TT, 70% υπόλοιπο πριν από την αποστολή |
| διανομή | Εξαρτάται από τη διαθεσιμότητα των αποθεμάτων και τις πραγματικές ποσότητες παραγγελίας |
Ανοχή διάστασης St45:
| OD (mm) | Αναγνωριστικό (mm) | Ανοχή | ||
| OD (mm) | Αναγνωριστικό (mm) | WT (mm) | ||
| 40-74 | 30-65 | 士 0.01 | -0.3-0.5 | Μικρότερο ή ίσο με 0,5 |
| 74-98 | 65-85 | 士0.01 | -0.4-0.6 | Μικρότερο ή ίσο με 0,5 |
| 100-116 | 85-100 | 士 0.02 | -0.4-0.6 | Μικρότερο ή ίσο με 0,6 |
| 124-134 | 110-115 | 士 0.02 | -0.6-0.8 | Μικρότερο ή ίσο με 0,6 |
| 140-158 | 120-135 | 士 0.02 | -0.7-0.9 | Μικρότερο ή ίσο με 0,8 |
| 165-176 | 140-150 | 士 0.02 | -0.7-0.9 | Μικρότερο ή ίσο με 0,8 |
| 188-203 | 160-180 | 士 0.02 | -0.7-0.9 | Μικρότερο ή ίσο με 0,8 |
St45 Honed Tolerance:
| Μέγεθος ταυτότητας | Απόκλιση αναγνωριστικού (mm) | |||
| H7 | H8 | H9 | H10 | |
| 30 | +0.021 | +0.033 | +0.052 | +0.084 |
| >30-50 | +0.025 | +0.039 | +0.062 | +0.100 |
| >50-80 | +0.030 | +0.046 | +0.074 | +0.120 |
| >80-120 | +0.035 | +0.054 | +0.087 | +0.140 |
| >120-180 | +0.040 | +0.063 | +0.100 | +0.160 |
| >180-250 | +0.046 | +0.072 | +0.115 | +0.185 |
| >250-315 | +0.052 | +0.081 | +0.130 | +0.210 |
| >315-400 | +0.0527 | +0.089 | +0.140 | +0.230 |
FAQ
Ε1: Τι σημαίνει "Honing" στο DIN2391-1 Honing Tube;
A:Η λείανση είναι μια διαδικασία κατεργασίας ακριβείας που δημιουργεί ένα ανώτερο φινίρισμα επιφάνειας στην εσωτερική διάμετρο (ID) του σωλήνα. Αυτόακονισμένη επιφάνειαπαρέχει ιδανική επιφάνεια στεγανοποίησης για έμβολα, μειώνει την τριβή και εξασφαλίζει την ομαλή λειτουργία του υδραυλικού κυλίνδρου.
Ε2: Ποια είναι η διαφορά μεταξύ των καταστάσεων DIN 2391-1 C και HC;
A:ΟΚατάσταση C (Κρύο-δούλεψε)προσφέρει υψηλή αντοχή από την κρύα-διαδικασία σχεδίασης. ΟΚατάσταση HC (Σκληρυμένο + Ψυχρό-εργάστηκε)υφίσταται πρόσθετη θερμική επεξεργασία (σκλήρυνση) πριν από το τελικό κρύο-τράβηγμα, με αποτέλεσμα την υψηλότερη δυνατή αντοχή εφελκυσμού και σημείο διαρροής για τις πιο απαιτητικές εφαρμογές υψηλής-πίεσης.
Ε3: Μπορώ να επεξεργαστώ αυτούς τους σωλήνες απευθείας χωρίς περαιτέρω εσωτερική διάτρηση;
A:Ναι, απολύτως. Το πρωταρχικό πλεονέκτημα τουDIN2391-1 Σωλήνες λείανσηςείναι ότι παρέχονται ωςκυλινδρικές κάννες ακριβείας, έτοιμο για χρήση. Συνήθως, μπορείτε να προχωρήσετε απευθείας στην κατεργασία των εξωτερικών χαρακτηριστικών (όπως το σπείρωμα για τα ακραία καπάκια) χωρίς την ανάγκη εσωτερικής διάτρησης ή λείανσης, εξοικονομώντας σημαντικό χρόνο και κόστος.
Ε4: Πώς συγκρίνεται το DIN2391-1 με τη σωλήνωση ASTM A513;
A:Ενώ και τα δύο προορίζονται για μηχανικούς σωλήνες,DIN2391-1είναι ένα πιο εξειδικευμένο πρότυπο ειδικά για υδραυλικούς κυλίνδρους. Απαιτεί αυστηρότερες ανοχές στις διαστάσεις, την ευθύτητα και ειδικά το φινίρισμα της εσωτερικής επιφάνειας (honing) σε σύγκριση με την γενικότερη-χρήσηASTM A513. Το DIN2391-1 είναι μια "έτοιμη-προς χρήση" λύση, ενώ το A513 απαιτεί συχνά εκτεταμένη εσωτερική κατεργασία.
Ε5: Ποιες κατηγορίες ανοχής είναι διαθέσιμες σύμφωνα με το DIN 2391-1;
A:Το DIN 2391-1 ορίζει διάφορες κατηγορίες ανοχής για την εξωτερική διάμετρο και το πάχος τοιχώματος. Τα πιο κοινά για ακονισμένους σωλήνες είναι:
h8 / h9για εξωτερική διάμετρο (αρκετά σφιχτή ανοχή).
H10 / H11για εσωτερική διάμετρο μετά την λείανση.
Συμβουλευτείτε μας για τη συγκεκριμένη κατηγορία ανοχής που είναι κατάλληλη για την εφαρμογή σας.
Ε6: Προσφέρετε προσαρμοσμένες υπηρεσίες κοπής και λοξοτομής;
A:Ναι, παρέχουμε υπηρεσίες προστιθέμενης αξίας{0}, συμπεριλαμβανομένης της κοπής ακριβείας στο απαιτούμενο μήκος, της αφαίρεσης γρεζιών και της λοξοτομής των άκρων ID και OD για διευκόλυνση της συγκόλλησης και της συναρμολόγησης.
